فن کویل
یکی از تجهیزات پر کاربرد در صنعت تهویه مطبوع که برای گرمایش و سرمایش مورد استفاده قرار میگیرد، دستگاه فن کویل بوده که متشکل از دو جز فن و کویل به عنوان مبدل حرارتی است. از این دستگاهها برای ایجاد تهویه مطبوع در ساختمان‌های مسکونی، اداری، تجاری، بیمارستان‌ها، سالنهای ورزشی و … استفاده میشود.
برای ایجاد سرمایش و گرمایش، فنکویلها نیازمند ارتباط با تجهیزات جانبی هستند. اتصال به چیلر برای جریان یافتن آب خنک درون کویلها جهت سرمایش و اتصال به منبع آب گرم مثل بویلر برای گرمایش از ملزومات کارکرد این دستگاهها هستند. با عبور هوا از روی آب گرم و یا سرد عبوری از کویلها، دمای هوا محیط تغییر میکند.
از آنجایی که در ساخت و طراحی فنکویلها، از فیلتر استفاده میشود، این تجهیزات توانایی فیلتراسیون هوای محیط را دارند. هوای مکیده شده توسط فنهای دستگاه پس از عبور از روی کویلها با عبور از فیلترها، هوایی تمیز و تصفیه شده را به محیط برمیگرداند.
فنکویلها را بر اساس نوع لولهکشی و ساختار طراحی میتوان طبقهبندی کرد که در جدول زیر ارائه شده است.
| فنکویل | |||||
| تعداد مسیر آب | ساختار طراحی | ||||
| دو لولهای | چهار لولهای | سقفی | کاستی | دیواری | زمینی |
| – استفاده از یک مبدل حرارتی برای سرمایش و گرمایش
– دارای یک لوله ورودی و یک لوله خروجی برای عبور سیال – تغییر مسیر سیال از طریق استفاده از شیر سه راهی |
– امکان ایجاد گرمایش و سرمایش به طور همزمان
– تجهیز به دو لوله ورودی و دو لوله خروجی برای عبور سیال به همراه دو کویل جداگانه برای سرمایش و گرمایش |
– تعبیه در سقف کاذب
– رواج استفاده به دلیل قیمت پایین خرید محصول – توزیع هوای گسترده با صرف هزینه کم به دلیل امکان کانال کشی جریان هوای خروجی |
– گستردگی در تنوع طراحی
– اشغال فضای کمتر در مقایسه با سایر سیستم های سقفی – تعبیه در سقف کاذب – ظاهر زیبا و راندما بالا – هزینه بالای سرویس و نگهداری – کیفیت پایین فیلتراسیون هوا
|
– بلاتر بودن هزینه خریداری در یک ظرفیت مشخص نسبت به نوع زمینی
– نصب و سرویس نگهداری ساده – نصب روکار و عدم اشغال فضای ساختمان |
– دمش هوای خروجی به صورت عمودی
– نصب ساده، هزینه سرویس و نگهداری پایین، راندمان مناسب و صدای کم – اشغال فضایی قابل توجه از مساحت ساختمان |
در شکل زیر اجزای یک نوع سیستم دو لوله ای نشان داده شده است. زمانی که دستگاه روشن می شود از طریق دریچه برگشتی، جریان هوا به سمت داخل مکیده می شود و پس از عبور از فیلتر و مبدل حرارتی(که ممکن است کویل در حالت سرمایش یا گرمایش باشد)، جریان هوا وارد کانال شده و سپس از طریق دریچه رفت، به صورت دهش وارد فضای ساختمان می شود. تا زمانی که دستگاه روشن باشد، گردش جریان هوا وجود دارد.
https://tahviehnegar.com/fan-coil/
| اجزای اصلی فن | |
| الکتروموتور (فن) | – ایجاد مکش و دهش جریان هوا
– متفاوت بودن تعداد استفاده از فن در دستگاه فن کویل با توجه به ظرفیت مورد نیاز – دقت در انتخاب فن مناسب با توجه به معیارهایی از قبیل راندمان هوادهی بالا، صدای کم، داشتن بالانس دینامیکی |
| فیلتر | – استفاده از جنس آلومینیوم با قابلیت شستشو
– تصفیه هوای خروجی |
| سینی تخلیه | – جمع آوری آبِ حاصل از تقطیر بخار هوای عبوری در اثر سرمایش
– نصب در کف دستگاه و اتصال به شبکه فاضلاب از طریق لوله کشی |
| مبدل حرارتی | – مهمترین قسمت دستگاه فن کویل
– عموما ساخته شده از لولههای مسی و فینهای آلومینیومی |
از جمله مزایای استفاده فنکویل جهت ایجاد تهویه مطبوع میتوان به موارد زیر اشاره داشت:
– امکان کنترل دمای جداگانه در فضاهای مختلف
– امکان استفاده از چندین دستگاه فنکویل به طور همزمان بدون محدودیت
– ایجاد مدل متناسب با محدودیتهای معماری ساختمان و مطابق با سلیقه مصرفکننده به جهت وجود تنوع در طراحی یونیتهای فنکویل
– صرفهجویی در مصرف برق به واسطه تامین گرم برای گرمایش توسط دیگ بخار و عدم نیاز به کارکرد کمپرسور
مشخصات فنی

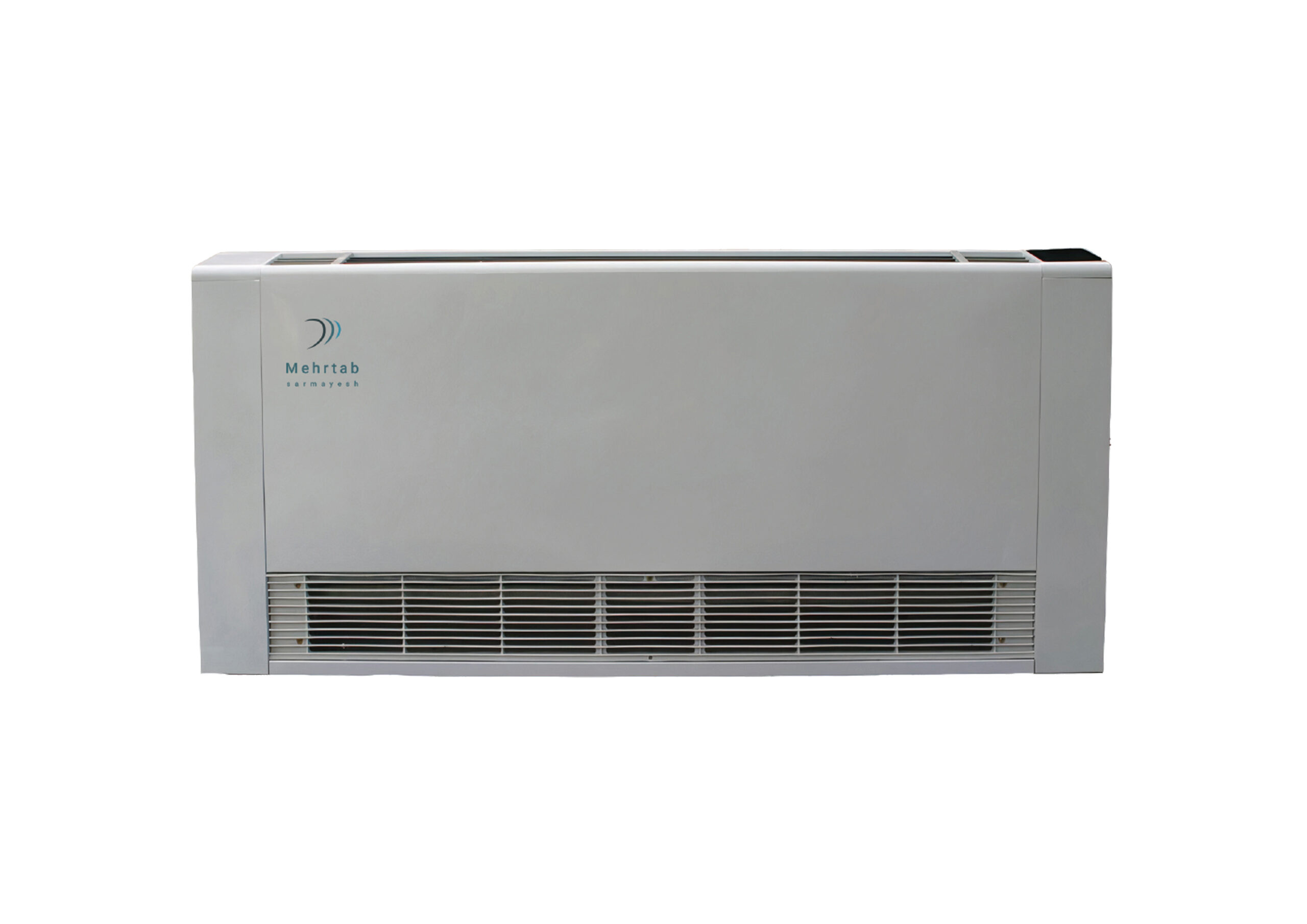

شرکت مهرتاب سرمایش به ساخت فنکویلهای سقفی توکار، زمینی و کانالی در ظرفیت‌های مختلف مبادرت می‌ورزد. تمامی محصولات ساخت این شرکت اختصاصی بوده و امکان ارائه خروجی نرم‌افزارهای تخصصی این حوزه از جمله HTRI، Aspen و Coil به مشتریان گرامی فراهم است. بدنه فنکویلهای زمینی از جنس ABS و آلومینیومی بوده که از قسمت جلویی امکان بازگشایی و دسترسی به قسمت‌های داخلی وجود دارد. کویلهای مسی فنکویلها به طور دقیق طراحی و ساخته شده و دستگاه به فنهای برند الکتروژن مجهز می‌باشد.
